旋轉方向

　　從電機端向泵看，泵為逆時針方向旋轉，即吸入口在左，吐出口在右;型泵為順時針方向旋轉，即吸入口在左右，吐出口在左。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。

　　主要零部件材質

　　泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅制造，但須在訂貨合同上注明。

　　成套范圍

　　成套供應泵、電機、聯軸器。泵吸入口徑≤200mm配公用底座，其余不配底座。

　　訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。

　　結構說明

　　S型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）。

　　泵的主要零件有；泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為碳鋼外，其余主零件由鑄鐵、鑄鋼、不銹鋼制成。

　　泵體與泵蓋構成葉輪的工作室，在進出法蘭上，裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，裝有放水的管螺紋孔。

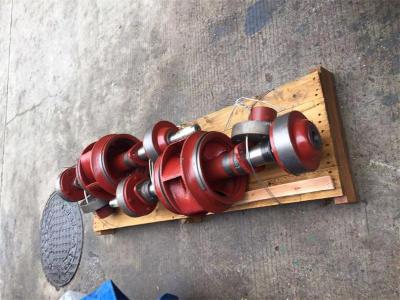

　　經過靜平衡檢驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用其葉片對稱布置、兩面進水達到平衡。

　　泵軸承為向心球軸承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。

　　雙吸密封環用以減少水泵壓力室的水漏回吸水室。

　　泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。

　　軸封為軟填料密封（根據需要也可裝機密封）。為了防止空氣進入泵內和冷卻潤滑密封腔，在填料之間裝填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。
