主要技術特征

　　1．使用范圍: φ6～φ51mm（膠管內徑）

　　2．功率:3kW

　　3. **扣壓力: 40 T

　　4. **壓力: 20MPa

　　5. 電源電壓: 380V/50Hz

　　6.油泵排量:14L/min

　　7. 重 量: 600kg

　　三工作原理

　　油泵在電機驅動下，輸出液壓油,推動油缸活塞前行，活塞帶動夾具將已裝好芯軸的膠管壓緊，將芯軸與試壓泵相連通。啟動試壓泵開始給膠管內注水升壓，直到膠管“吐芯”完畢，試壓泵停止工作。如果需要給膠管做壓力測試，則需要把膠管一端安裝到芯軸上，另一端封死，試壓泵開始給膠管注水升壓，達到試驗壓力，試壓泵自動停止工作。卸除管內壓力，松開夾具,將測試的管子取出，再通過排水裝置用壓縮空氣將膠管內的水排凈，試壓工作完畢。

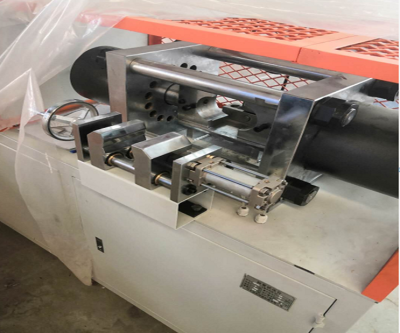

　　WST-40型臥式試壓臺結構示意圖

　　1、機架 2、油缸 3、防護罩 4、夾具座 5、操作面板

　　6、泵站部分 7、試壓接管 8、輔助夾具 9、排水裝置 10、安全閥 11、調壓閥 12、試壓泵

　　四、工作過程簡述

　　根據膠管規格選擇相應的夾具、芯軸，把夾具安裝在夾具座中，把芯軸安裝定位塊中，把定位塊上的工作接頭與試壓泵相連接，將膠管穿入芯軸，將電接點壓力表調至用戶所需壓力，啟動液壓泵站，油缸帶動夾具夾緊膠管，達到壓力表設定壓力時，泵站自動保壓。

　　開啟試壓泵，即開始給膠管注水（膠管開始吐芯），待膠管“吐芯”完畢，停止試壓泵工作。

　　當給膠管進行壓力測試時，夾緊膠管的一端不松開，將膠管另一端封死，啟動試壓泵給膠管注水升壓，到試驗壓力后，試壓泵停止工作，保壓一定時間后，先將膠管內壓力卸掉，然后再按下松開按鈕，松開夾具，膠管取下。

　　將膠管對正氣源嘴、通過排水裝置用壓縮空氣將膠管內的水排凈。

　　試驗不同規格的膠管，需更換不同規格的夾具與芯軸。

　　根據實驗要求設定電接點壓力表數值，通過調整調壓閥

　　使系統壓力與設定壓力相匹配。
