西部油割慢走絲M15EX參數
實現全行程真直度在0.1μm以下
采用將熱位移控制在極限的高剛性門型結構實現非密封結構的虛擬交叉工件臺?，實現XY軸的真直度均在0.1μm以下
實現輪廓形狀精度±0.5μm
在導線架加工中實現輪廓形狀精度±0.5μm
實現步距加工精度±0.5μm
實現100mm×150mm×8mm硬質合金模板的16個方孔的步距加工精度±0.5μm
實現真圓度0.4μm
在φ0.07超硬T=8mm 直徑10mm的真圓加工中實現真圓度0.4μm
φ0.03的自動穿線實現高準確率
銅線徑電極線φ0.03節拍時間3分鐘以內的高準確率供給。也可以在斷線點供給。

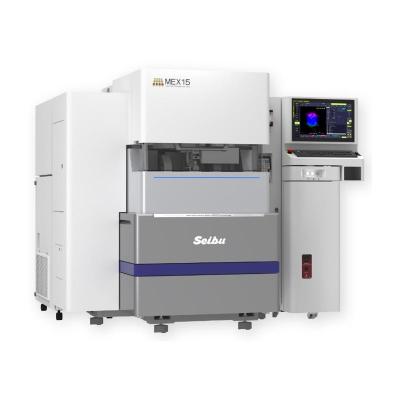

M15EX
| 工件的最大尺寸W×D×H | 180×165×60 mm※ 不可超過工件最大質量 |
| 工件的最大質量 | 12kg※ 含夾具等的質量 |
| 各軸移動量X×Y×Z | 150×150×120mm |
| 使用絲線電極直徑 | φ0.03～φ0.15mm |
| U-V軸的移動量 U×V | ±20×±20mm |
| 最大錐角 | ±10°/板厚60mm |
| 外形寸法 W×D×H | 1,730×1,735.5×1,855mm |
| 質量 | 3,250kg |
