發那科（FANUC）自一九七五年開始生產慢走絲線切割機（FANUC WEDM）以來，經過數十年不間斷的技術更新，發那科（FANUC）已成為世界先進線切割機床生產廠家之一。發那科慢走絲線切割機（FANUC WEDM）以高速度、高精度、高可靠性、低成本維護及智能化享譽業內，被廣泛應用于模具，醫療和超硬材料制造行業，在日本、歐美、東南亞具有很高的市場占有率。

　　發那科慢走絲（FANUC慢走絲）型號:α-C400iC、α-C600iC、α-C800iB、發那科慢走絲所有機型均為日本原裝進口，所有機型提供36個月保修。配合FANUC系統、溫度補償、固定料芯、三維坐標旋轉、高精準自動穿絲、實現高品位切割加工。

　　發那科慢走絲 ROBOCUTα-CiA seris FANUC電火花線切割機

　　尺寸155/165/130mm/15kg的輕巧，緊湊的高精度旋轉軸。采用了伺服電機和分離式檢測器的全閉環系統。配備有浸水檢測功能。

　　ROBOCUT專用旋轉軸CCR點:

　　利用旋轉軸進行90o分度切割，實現一次裝夾的多工序加工；

　　1975年，發那科第一臺慢走絲線切割機問世，并投放市場，經過近40年不間斷的技術革新；

　　如今被廣泛應用于模具加工、PCD刀具加工、銅電極加工、醫療部品等各類零部件加工，并在日本、歐美、亞洲具有很高的市場占有率。

　　FANUC ROBOCUT從單個部件生產到組裝調試全部由日本FANUC制造完成，是具有高可靠性、高性能的慢走絲線切割設備。

　　CNC部分使用的是FANUC 最高級別的FANUC Series 31i-WB系統，該系統是世界標準規格中級別最高的，目前被廣泛應用。

　　CCR旋轉軸加工視頻(一臺線切割，可裝配兩個旋轉臺)

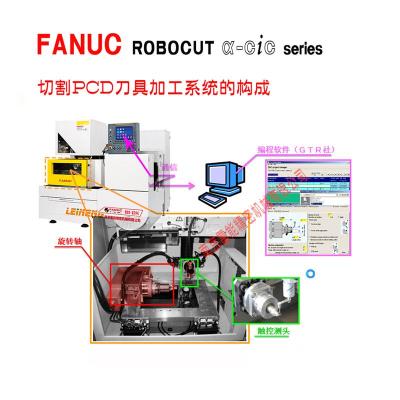

　　PCD刀具加工系統特點:

　　利用旋轉軸實現高精度加工、利用接觸探頭實現刀面定位、利用PCD專用電源實現高品質加工；

　　發那科慢走絲線切割搭載了PCD專用電源的，能夠?qū)?yīng)各種PCD刀具材料。利用探頭對PCD表面形狀測定，實現高精度、高品質加工。

　　由于加工液為水，所以不需要擔心火災情況，與油加工機相比實現更高速加工。

　　一、設備的型號、規格、參數及性能

　　設備的主要技術參數:

　　設備的主要技術參

　　最大切割效率:330mm2/min

　　機床消耗功率:13KVA ；

　　電極絲直徑:Ф0.10～Ф0.30mm；

　　走絲速度:<15 M/min ；

　　最佳粗糙度:Ra≤0.19μm；

　　精度（按JIS標準）:

　　X軸的定位精度:±0.0015mm ；

　　X軸的重復定位精度:±0.002mm ；

　　Y軸的定位精度:±0.002mm ；

　　Y軸的重復定位精度:±0.0015mm ；

　　U、V軸的定位精度:±0.005mm ；

　　U、V軸的重復定位精度:±0.003mm ；

　　(G) 高速自動穿線AWF功能（10秒循環，0.10細線可自動穿線）

　　上述精度指標的校準已在日本工廠完成，以日本工廠出具的出廠精度報告為準。

　　二、機床的配置功能組成

　　機床結構:

　　高強度優質鑄鐵床身；

　　錐度機構；

　　X、Y軸滾珠絲杠和精密直線導軌及交流伺服電機,U、V、Z軸交流伺服電機；

　　先進電控系統,高速無電解電源（高頻交流電源）；（變頻器→控制噴水馬達）

　　過濾系統及溫控裝置，配置日本原裝大金變頻冷水機。

　　FANUC Series 31i-WB控制系統；（數控系統）

　　線切割工作液箱，格蘭富變頻水泵；

　　2、CNC系統的配置組成功能及其技術性能:

　　CNC的硬件組成:

　　日本原產FANUC Series 31i-WB系統；

　　存儲卡,硬盤；

　　配置以太網和USB接口；

　　15″觸摸液晶；

　　RS232接口,USB鼠標接口；

　　系統接口。

　　CNC的軟件組成及操作平臺:

　　操作平臺為windows系統。

　　（3）系統配置功能:

　　坐標系:絕對坐標、相對坐標，；

　　圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；

　　直線、圓弧納米插補功能；

　　錐度加工功能；

　　短路、斷絲處理功能；

　　停電記憶功能，加工結束自動停機功能；

　　自動對端面、對中心功能；

　　自動加過渡圓弧功能（任意）；

　　菜單技術、自動編程功能；

　　數據傳輸；

　　配備電火花線切割專業加工工藝的專家系統；

　?。?）CNC系統的技術性能:

　　5軸數控，5軸4個CNC軸聯動；

　　錐度加工及補償功能，加工錐度標準±30°/80mm；

　?。?）CNC系統運行環境:

　　溫度范圍:5-30℃，最佳溫度20±0.5℃；

　　相對濕度:40%-80%RH以下；

　　機床周圍無振源、無粉塵；

　　3、機床運行環境:

　　電網標準:電壓200V（-10%～10%），頻率50HZ；13KVA.

　?。C(jī)器內部有信號防干擾設計）
