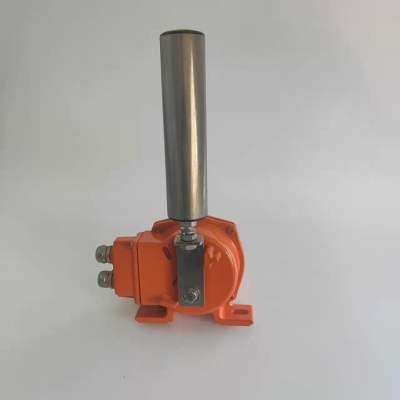

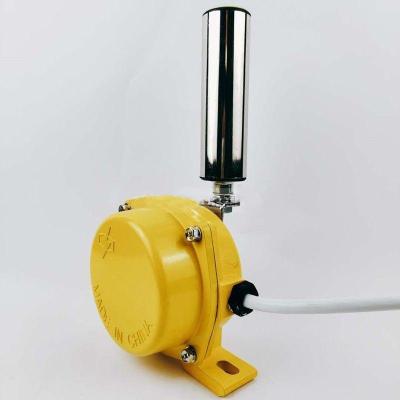

裝卸皮帶跑偏開關HES011可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。

　　裝卸皮帶跑偏開關HES011在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

　　跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。

　　當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。

　　電氣參數:

　　電壓通用:24V-48V-220V-380V-480V,

　　電流通用:1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

　　一角度級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

　　二角度級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

　　當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

　　為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

　　一、跑偏開關安裝要求

　　帶式輸送機的跑偏保護應成對使用，距離機頭10-15米處，當帶式輸送機有坡度變化時，應在變坡位置處安裝一組；簡易跑偏保護只需在機頭安裝即可，跑偏保護應用專用托架固定在帶式輸送機大架或縱梁上，對帶式輸送機上帶的偏離情況進行保護。

　　二、跑偏開關的安裝方法

　　1、跑偏開關設在輸送帶兩頭，立輥應與輸送帶邊平面垂直，并使輸送帶兩頭坐落立輥高度1/3處。

　　2、跑偏開關立輥與輸送帶正常方位的間距宜為50～100mm。

　　3、跑偏開關數量應根據輸送機長度、類型及安置狀況進行斷定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中心方位進行設置。

　　4、跑偏開關應經過裝置支架與輸送機中心架銜接，開關支架應在輸送機裝置完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。

　　三、跑偏開關的安裝注意事項

　　1、用戶安裝跑偏開關之前，轉動托輥，用萬用表檢測行程開關接點動作是否正常。

　　2、用戶需根據輸送機的機型，參照本跑偏開關安裝尺寸，自行配置安裝底腳或安裝板。底腳和安裝板的孔以長孔為宜，以便根據需要調整膠帶與托輥之間的距離，跑偏開關托輥軸與膠帶邊距離為10mm。

　　應用范圍

　　常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機

　　地下、索道支撐皮帶輸送機

　　輪船裝卸系統、堆取料輸送機

　　產品特點

　　堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

　　防護標準IP65在惡劣環境也可使用

　　使用高性能的微動開關和無需要維護的銅管技術，耐久性卓越

　　動作桿軸承額定轉速5000轉/分，適用皮帶速度6.35米/秒

　　側面滾輪傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作
