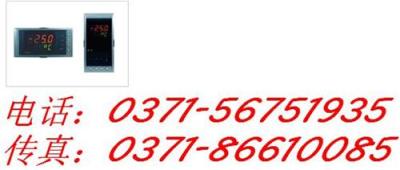

單回路數字顯示儀/NHR-5100/福建虹潤供貨
- 供應商：
鄭州海業儀器儀表有限公司
- 價格：
面議
- 最小起訂量：
1臺
- 地址：
河南省鄭州市中原區秦嶺路52號
- 手機：
18037328120
- 聯系人：
劉靜靜 （請說在中科商務網上看到）
- 產品編號：
60778973
- 更新時間：
2018-10-12
- 發布者IP：
115.60.52.180
| 概述 |
| NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。 單路輸入，雙屏LED數碼顯示，且?guī)в泄庵M指示功能（0～100％）。 具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。 熱電阻\熱電偶信號分辨率可切換:1℃或0.1℃。 具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警燈指示。 具有電壓、電流變送輸出信號可選。 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。 帶DC24V饋電輸出，為現場變送器配電。 輸入、輸出、電源、通訊相互之間采用光電隔離技術。 具備多種外形尺寸及樣式供用戶選擇。 參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。 |
|
| 儀表面板 |
| | | | | | 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) | 96*48mm(D型) | 48*96mm(E型) | | | | | | | | | | | | 160*80mm(K型) | 80*160mm(L型) | 96*96mm(M型) | 72*72mm(F型) | 48*48mm(H型) | 參數功能 ★注:以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 例如: 注1:SV屏顯示“時間”有打印功能打開時才顯示。 注2:第四報警方式的“斷線報警”客戶有要求時才開放。 儀表接線圖 | 規格尺寸為A、B、C、D、E、K、L、M型接線圖 注:橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 | 圖一 | 規格尺寸為F型接線圖 規格尺寸為H型接線圖 注:上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 儀表選型 NHR-5100□-□-□/□/□/□/□( )-□-( ) ①②③④⑤⑥⑦⑧⑨ | ①規格尺寸 | ②輸入分度號 | | 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） | | A B C D E F H K L M | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） 48*96*110mm（豎式） 72*72*110mm（方式） 48*48*110mm（方式） 160*80*110mm（橫式/光柱） 80*160*110mm（豎式/光柱） 96*96*110mm（方式/光柱） | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 | 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 | | ③變送輸出1（OUT1） | | 代碼 | 輸出類型（負載電阻RL） | | X 0 1 2 3 4 5 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | | ④變送輸出2（OUT2） | | 代碼 | 輸出類型（負載電阻RL） | | X 0 1 2 3 4 5 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | | ⑤報警（繼電器接點輸出） | | 代碼 | 報警限數 | | X 1 2 3 4 | 無輸出 1限報警 2限報警 3限報警 4限報警 | | ⑥通訊輸出 | | 代碼 | 通訊接口（通訊協議） | | X D1 D2 D3 | 無通訊輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 | | ⑦饋電輸出 | | 代碼 | 饋電輸出（輸出電壓） | | X 1P 2P | 無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V， 第二路24V饋電輸出。 | | ⑧供電電源 | | 代碼 | 電壓范圍 | | A D | AC/DC 100-240V (50/60Hz) DC 20-29V | | ⑨備注 | | 無備注可省略 |
|
