一、DY移動膠帶輸送機圖紙型號:

　　DY型B400-3M ?5M ?7M ?10M ?15M

　　DY型B500-10M ?15M ?20M

　　DY型B650-10M ?15M ?20M

　　DY型B800-10M ?5M ?20M

　　二、DYL移動升降皮帶機圖紙型號:

　　DYL型B500-6.3M ?9M ?12M

　　三、DSYA移動帶式輸送機圖紙型號:

　　DSYA型B500-15M ?22M

　　四、Y45移動膠帶輸送機圖紙型號:

　　Y45型B500-10M ?15M ?20M

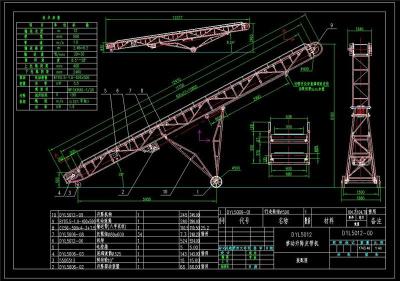

　　五、DYL5012移動升降皮帶機B=500 L=12M

　　六、BF650變幅移動皮帶機B=650 L=16M

　　移動皮帶輸送機圖紙說明書

　　用途

　　DY移動帶式輸送機（以下簡稱輸送機）是一種工效高，使用方便，機動性好的連續輸送裝卸設備。主要用于裝卸地點經常變換的場合，如:巷口、碼頭、車站、煤場、倉庫、建筑工地、砂石料場、農場等，用來短途運輸及裝卸散狀物料或成件物品。

　　二、規格與性能（見表1）

　　三、外型圖（見圖1、圖2）

　　四、結構特征

　　輸送機分為可升降型及不可升降型兩大類，輸送帶的運行靠電驅動，整機的升降與運行均為非機動，其主要組成部分如下:

　　1、機架:是整機的主體，系由鋼管焊接成的等斷面桁架結構。機長在10米以下者，為單節機架，機長10米及10米以上者，機架分成前后兩節，以螺栓聯接成一整體。

　　2.驅動裝置、采用油冷式電動滾筒，它安裝在機架的尾部，詳見“電動滾筒使用說明書”。

　　3.托輥、用于支承輸送帶和帶上物料，使其穩定運行。它有上托輥和下托輥兩種，上托輥又分槽形和平形。槽形上托輥用于輸送散狀物料，平形上托輥用于輸送成件物品。下托輥內為平形托輥。帶寬400毫米的槽形上托輥由兩個輥子呈V形布置，輥子與水平線成20°交角，帶寬500及650毫米的槽形上托輥由三個輥子呈Ц形布置，側輥與水平線成30°交角，所有輥子的直徑為76毫米，圖3為輥子的結構圖。

　　4.拉緊裝置、采用裝在機尾的螺旋拉緊型式。通過螺桿的旋轉來調整輸送帶的松緊。

　　5.輸送帶、起傳遞牽引力及承載物料的作用。采用三層棉芯織物的普通橡膠運輸帶，上膠厚3毫米，下膠厚1.5毫米。

　　6.升降裝置、安裝在輸送機中部，由人力轉動手柄帶動傘齒輪付及螺桿旋轉，從而改變前、后支架間的夾角，使整機升降，僅可升降型有此部分。

　　7.行走機構、有行輪與尾輪兩部分。可升降型的行輪采用6.50——16型充氣輪胎，尾輪采用直徑300毫米的鑄膠實心輪胎，均可繞鉛垂線轉動，從而使輸送機在縱向、橫向，、斜向移動較為方便，不可升降型的行輪不能繞鉛垂線轉動，機長7米以及7米以下采用鐵輪，機長10米及15米采用充氣輪胎，可升降型亦可配用不轉向的行輪組，此時在型號后面加“A”字。

　　五、安裝、調整與試運轉

　　1.根據拆散發運的情況，在使用單位的安裝順序如下:

　　1）前、后機架聯接成一個整體

　　2）安裝電機滾筒與電氣控制箱

　　3）安裝尾輪

　　4）先組裝行輪組與升降裝置，再將該組件與機架裝配一體

　　5）安裝各組托輥

　　6）放置輸運帶并進行接頭

　　7）安裝彈簧清掃器與空段清掃器

　　8）安裝導料槽

　　2.安裝技術要求與注意事項:

　　1）前、后機架拼裝時，縱向中心線應保持同心，對準后再緊固法蘭上的螺栓，機架主弦桿的直線度誤差不得大于1/2000，全長范圍內的直線度誤差不得大于1/1000。

　　2）托輥安裝中心應與機架中心重合，托輥軸心線應與機架縱向中心線垂直，托輥安裝后用手轉動各輥子應輕便靈活。

　　3）改向滾筒軸心線與電動滾筒軸心線應平行，并垂直于機架縱向中心線。

　　4）彈簧清掃器及空段清掃器的刮板應與輸送帶貼合良好，其接觸長度不得小于帶寬的85％。
