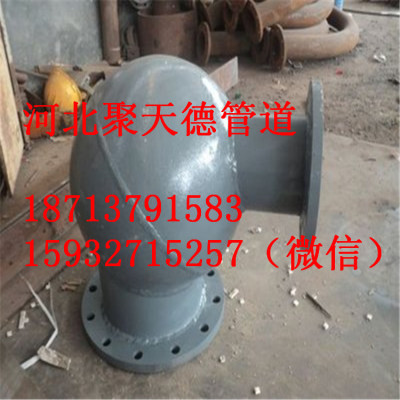

球形彎頭也稱轉向球,在水泥及生料的氣力輸送系統中,作為管道彎頭的代用件,以其制作簡單,安裝方便,耐用性能好等優點,在大中型水泥廠的氣力輸送中應用日益廣泛。

　　在二維空間內,以90°球形彎頭為例,當流態化的料氣混合物以速度v1從A管流入球內時,如圖1所示,因入口截面積突然擴大,使流動的連續性被破壞。其流線分布由對稱狀態①最終轉為非對稱狀態③。

　　隨流動過程的繼續,球內流動由①過渡為狀態②氣流在球內速度迅速降低的同時,壓力升高,即流體的動能轉變為壓力能。球內不斷升高的壓力迫使流體從B管流出,流動達到相對穩定狀態,如圖1③所示。從①到③的這一轉變及流動的重新分布是在一個極短暫的時間內完成的速度、壓力和能量轉換過程。

　　料氣混合物在球形彎頭內的流動則與普通彎頭不同。從圖1③可以看出,當A、B兩條管道通過球形彎頭作90°轉彎時,A管流入球內的流體,首先速度銳減3～5倍(因截面積增大3～5倍),其次,氣流進入球形彎頭內很難直接沖刷到球的內表面,而是與球內的渦旋發生摩擦及物質和能量的交換。因此,流體對球體的直接磨損被緩沖而削弱。

　　制作工藝:

　　1、耐磨球的壓制，按照設計要求選擇壓制耐磨求的模具，加熱鋼板幾次成型。

　　2、球形三通、彎頭的鑄造，根據耐磨層的厚度及材質，進行精鑄。

　　3、球形三通、彎頭的裝配，按加工圖紙進行裝配，保證結構尺寸、和同心度。

　　4、球形三通、彎頭的焊接，專業電焊工焊接，耐磨層不開裂，焊接成型好。

　　5、球形三通、彎頭的驗收，質檢員逐一檢驗，合格入庫。
