深圳市俊豐紅外線孔洞檢測光幕 用于孔徑、孔數、焊縫檢測的傳感器。

　　?

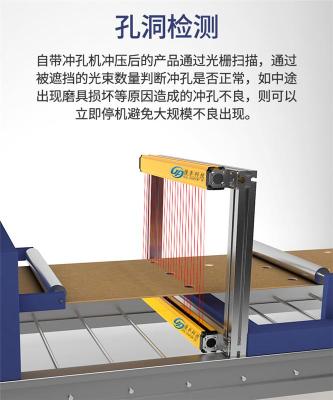

　　舉例說明沖壓 金屬 孔洞 檢查測量 （適用于其他區域孔洞檢查測量 是一樣 的）檢查測量 金屬材料板材 上沖孔 的缺少 ，光幕傳感器 給485信號輸出為1.（持續 被遮擋住 的光線 數）測定 模式 ，用于 檢測金屬沖壓 板上 是不是 有缺孔為2.（確定 未被擋光 的光線 數）測定 模式 來確定 孔洞 的數目3.（全點 輸出 ，確定 通光 的狀態 ）測定 模式 來檢測金屬沖壓 板上是不是 有孔洞 ，有缺陷。

　　工作原理

　　在金屬材料板的上下兩側放置一個投射 發光 器和受光器 。 發光 器和受光器上的N個光線 距離 相等 （光點間距 間距 :兩個 光電 之間 的距離 ）。發光器和受光器的光點 逐個 形成了 光線 。 可以通過 判斷 金屬材料 板遮擋住 光線 ，判定金屬材料板孔的數目 ，是不是完全 符合標準 （哪些地方光點通光 ，哪些地方光點遮擋住光，判斷 ），進而來實現金屬材料板孔的檢查測量 和寬度測定 。測定結果以通訊量等方式上傳給 PLC 等上位機?.

　　1.FLC系列孔洞檢測光幕適用于高精度、高速運行材料的檢測和測量，主要被運用在工業上作孔洞檢測、板材縫隙測量、焊縫檢測等類似的應用。2、檢測對象:鍍錫板、鍍鉻板、冷軋板、硅鋼、鋁箔、鍍鋅板等；3、檢測內容:孔洞、豁口、裂邊等缺陷;每套系統包括一對高分辨率光幕和兩條電纜
