產品簡介

　　WQ系列潛水排污泵是消化、吸收國外同類產品先進技術的基礎上研制成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有獨特功能。

　　該系列泵排出水口徑為50∽600mm，流量10~7000立方米/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。

　　用途及特點

　　WQ系列潛水排污泵主要用于市政工程、工業、醫院、建筑、賓館、飯店等行業。用于排送帶固體及各種長纖維的淤泥、廢水、城市生活污水（包括有腐蝕性、侵蝕性介質的場合）。

　　WQ系列潛水排污泵體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，并備有自動保護裝置及控制柜，雙導軌自動安裝系統等。

　　使用條件

　　1、 電機額定電壓380V，頻率50HZ三相交流電源。

　　2、輸送介質溫度不超過40oC。

　　3、輸送液體介質PH值為 4-10。

　　4、輸送介質中固相物容積比在2%以下。

　　5、輸送介質密度小于1.2×103Kg/立方米

　　結構特點

　　WQ系列潛水排污泵結構緊湊，并設置了各種狀態顯示，保護裝置，使得泵運行安全、可靠。

　　1、 獨特的電纜密封設計，排除了電纜漏水的隱患。

　　2、 定子采用F級絕緣，裝有熱保護元件。

　　3、 18.5KW以上泵采用外循環水自動冷卻，保證電泵在最低水位狀態下安全運行。

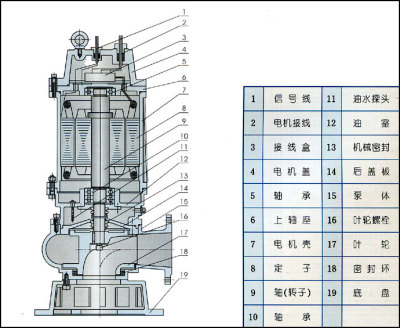

　　礦用立泵結構圖

　　4、 電機腔下底部裝有浮子開關，對電機側機械密封實施監護。

　　5、 在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。

　　6、 波紋管式雙端面機械密封，密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保證電機安全可靠運轉。

　　7、 副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。

　　8、 葉輪設計獨特，大流道能夠通過長纖維及污物，抗堵塞、防纏繞、過流能力強。

　　9、 葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以最佳效率運行。

　　葉輪設計特點

　　為保證污物的順利通過，必須加大葉輪過流面寬度，對于大泵，可采用雙葉片、三葉片式；對于小泵，則采用單（雙）流道形式，它類似于一截面大小相同的彎管，又非常好的過流特性。避免了水流在低速情況下可能造成的堵塞、纏繞。這種獨特設計的葉輪流道，配合合理的蝸室，使污水中的紙、紡織物、垃圾袋及其它物料能自由通過。葉輪經過動、靜平衡，使泵在空載試運轉和帶負荷過程中均不產生振動。

　　安裝與使用

　　潛水排污泵，機泵同軸，結構緊湊，效率高，安裝維護方便，運行經濟，適應性強，其安裝方式有移動式安裝和固定式安裝，固定式安裝又分為自動耦合安裝與固定干式安裝，移動式安裝又叫自由式安裝。

　　選型步驟

　　一、列出基本數據:

　　1、介質的特性:介質名稱、比重、粘度、腐蝕性、毒性等

　　2、介質中所含固體顆粒的直徑、含量（質量或體積百分數）

　　3、介質溫度:（℃）

　　4、所需要的流量

　　一般工業用泵在工藝流程中可以忽略管道系統中的泄漏量，但必須考慮工藝變化時對流量的影響。農業用泵如果是采用明渠輸水還必須考慮滲漏及蒸發量。

　　5、壓力:吸水池壓力排水池壓力管道系統中的壓力降（揚程損失）

　　6、管道系統數據（管徑、長度、管道附件種類及數目吸水池至壓水池的幾何標高等）如果需要的話還應作出裝置特性曲線在設計布置管道時應注意如下事項:

　　A、合理選擇管道直徑管道直徑大在相同流量下、液流速度小阻力損失小但價格高管道直徑小會導致阻力損失急劇增大使所選泵的揚程增加配帶功率增加成本和運行費用都增加因此應從技術和經濟的角度綜合考慮

　　B、排出管及其管接頭應考慮所能承受的最大壓力

　　C、管道布置應盡可能布置成直管盡量減小管道中的附件和盡量縮小管道長度必須轉彎的時候彎頭的彎曲半徑應該是管道直徑的3～5倍角度盡可能大于90℃

　　D、水泵的排出側必須裝設閥門（球閥或截止閥等）和逆止閥閥門用來調節泵的工況點逆止閥在液體倒流時可防止泵反轉并使泵避免水錘的打擊（當液體倒流時會產生巨大的反向壓力使泵損壞）
