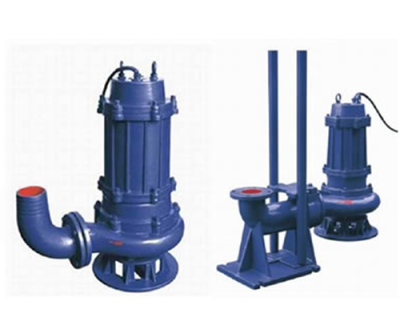

潛水排污泵

　　產品簡介

　　WQ系列潛水排污泵是消化、吸收國外同類產品先進技術的基礎上研制成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有獨特功能。

　　該系列泵排出水口徑為50∽600mm，流量10~7000立方米/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。

　　用途及特點

　　WQ系列潛水排污泵主要用于市政工程、工業、醫院、建筑、賓館、飯店等行業。用于排送帶固體及各種長纖維的淤泥、廢水、城市生活污水（包括有腐蝕性、侵蝕性介質的場合）。

　　WQ系列潛水排污泵體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，并備有自動保護裝置及控制柜，雙導軌自動安裝系統等。

　　使用條件

　　1、 電機額定電壓380V，頻率50HZ三相交流電源。

　　2、輸送介質溫度不超過40oC。

　　3、輸送液體介質PH值為 4-10。

　　4、輸送介質中固相物容積比在2%以下。

　　5、輸送介質密度小于1.2×103Kg/立方米

　　結構特點

　　WQ系列潛水排污泵結構緊湊，并設置了各種狀態顯示，保護裝置，使得泵運行安全、可靠。

　　1、 獨特的電纜密封設計，排除了電纜漏水的隱患。

　　2、 定子采用F級絕緣，裝有熱保護元件。

　　3、 18.5KW以上泵采用外循環水自動冷卻，保證電泵在最低水位狀態下安全運行。

　　礦用立泵結構圖

　　4、 電機腔下底部裝有浮子開關，對電機側機械密封實施監護。

　　5、 在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。

　　6、 波紋管式雙端面機械密封，密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保證電機安全可靠運轉。

　　7、 副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。

　　8、 葉輪設計獨特，大流道能夠通過長纖維及污物，抗堵塞、防纏繞、過流能力強。

　　9、 葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以最佳效率運行。

　　葉輪設計特點

　　為保證污物的順利通過，必須加大葉輪過流面寬度，對于大泵，可采用雙葉片、三葉片式；對于小泵，則采用單（雙）流道形式，它類似于一截面大小相同的彎管，又非常好的過流特性。避免了水流在低速情況下可能造成的堵塞、纏繞。這種獨特設計的葉輪流道，配合合理的蝸室，使污水中的紙、紡織物、垃圾袋及其它物料能自由通過。葉輪經過動、靜平衡，使泵在空載試運轉和帶負荷過程中均不產生振動。

　　安裝與使用

　　潛水排污泵，機泵同軸，結構緊湊，效率高，安裝維護方便，運行經濟，適應性強，其安裝方式有移動式安裝和固定式安裝，固定式安裝又分為自動耦合安裝與固定干式安裝，移動式安裝又叫自由式安裝。
