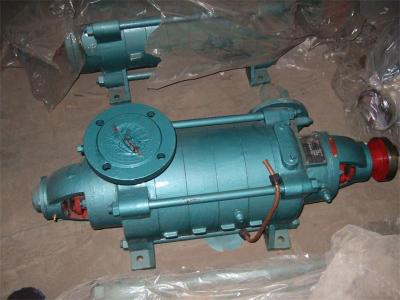

供應DF12-25*12礦用不銹鋼多級離心泵長沙東方工業泵廠銷售DF型臥式多級不銹鋼增壓給水泵 工業城市給水泵供應DF12-25*12礦用不銹鋼多級離心泵

　　結構說明

　　本型泵主要由殼體部分、轉子部分、平衡機構、軸承部分及密封部件組成

　　1.殼體部分

　　殼體部分主要由吸入段、中段、輸出段、導葉、軸承體等用螺栓聯接而成。泵的選裝方向,從驅動端看泵為順時針方向。進水段的吸入口成水平方向,出水段的出口垂直向上。

　　2.轉子部分

　　轉子部分主要由軸及安裝在軸上的葉輪、周濤、平衡盤等零件組成。軸上零件采用平鍵和軸套螺母緊固使之與軸成為一體,整個轉子由兩端軸承支撐在泵體中,轉子部件中葉輪數量是根據泵的級數確定的。

　　3.平衡機構

　　平衡機構有平衡環、平衡套、平衡盤及平衡管路等組成。

　　4.軸承部分

　　軸承部分主要由軸承體和軸承組成。本型泵軸承有滑動軸承和滾動軸承兩種。軸承均不承受軸向力,泵在運行中,轉子部分在泵殼體內應能自由的軸向滑動,不能采用向心球軸承泵的密封及冷卻

　　轉子部分中的吸入段、中段、吐出段和導葉的結合面涂以二硫化鉬潤滑脂密封。

　　轉子部分與固定部分之間靠密封環、導葉套、填料等密封。當密封環和導葉套的磨損程度已影響到泵的工作性能時,應予以及時更換。本型號泵在使用時,填料環的位置安放要正確。

　　多級泵運行

　　1.????????本型泵靠泵內平衡結構平衡軸向力,平衡裝置內有平衡液體流出。平衡液由平衡水管接至吸入段。為保證泵正常工作,平衡水管禁止堵塞。

　　2.????????本型泵滾動軸承均無冷卻裝置,軸承溫度變化反應了泵的裝配質量。軸承溫升不得高于環境溫度的35℃,軸承的溫度不得高于75℃。

　　3.????????本型泵轉子在運行中存在一定的軸向游動,應保證電機和泵聯軸器端面間的間隙值。

　　4.????????泵在運行期間應定期檢查葉輪、密封環、導葉套、軸承、平衡盤的磨損情況。磨損過大時應予以及時更換。

　　5.????????泵在使用中根據具體情況,訂出詳細操作規程。

　　長沙東方工業泵廠

　　供應DF12-25*12礦用不銹鋼多級離心泵技術團隊，二十余年水泵制造經驗，優質服務，質量可靠，實力保證，長沙東方工業泵廠銷售，如有需要，可與我廠聯系！
