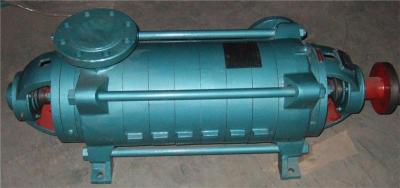

·???廠家直銷 DF12-25*6礦用不銹鋼多級離心泵? ?產品標題:DF型多級不銹鋼耐腐蝕離心泵廠家直銷 DF12-25*6礦用不銹鋼多級離心泵

　　·???????????????????????????????? 工作條件:

　　流量范圍:Q-3.75~840m3/h

　　揚程范圍:H=19~1400m

　　輸送溫度:-20-150℃ 腐蝕性液體

　　吸入壓力:小于0.6MPa?

　　密封形式:填料密封、機械密封

　　材質:HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

　　概述

　　DF不銹鋼多級系單吸、多級、節段式耐腐蝕離心泵，供輸送不含固體顆粒有腐蝕性液體之用，也可作次高壓鍋爐給水泵用，泵進口壓力不得超過0.59MPa(6kgf/cm2)輸送介質溫度為－20～105℃。

　　參數范圍

　　流量:2～336m3/h

　　揚程:61.5～684m

　　型號意義

　　例:DF3-40Ⅱ×5

　　DF--表示單吸，多級，節段式耐腐蝕離心泵

　　3--表示流量為3m3/h(除DF80－30型泵中80為吸入口徑外，其余型號的泵此項均為流量

　　40--表示單級揚程為40H2O

　　Ⅱ--表示第二次改造設計

　　5--表示級數為5級

　　結構特點

　　本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下:

　　1.定子部分

　　主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

　　2.轉子部件

　　主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

　　為了補償膨脹在***后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

　　3.平衡機構

　　本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

　　六、泵的裝配與拆卸

　　1.???????? 泵拆卸時應注意的事項

　　1.???????? 按停車順序停車

　　2.???????? 泵殼內液體（包括冷卻水）應放掉；軸承部件是稀油潤滑時，應放掉潤滑油；

　　3.???????? 拆去妨礙拆卸的附屬管路，如平衡管、水封管等等管路和引線；

　　4.???????? 拆卸應嚴格保護零件的制造精度不受損傷，拆卸穿桿的同時應將各中段用墊塊墊起，以免各中段止口松動下沉將軸壓彎。

　　2.?? 泵的拆卸順序

　　1.???????? 擰下吐出側軸承端蓋上的螺栓和吐出段、填料函體、軸承體三個部件之間的連接螺栓，卸下軸承端蓋、軸承體等軸承部件；

　　2.???????? 擰下軸上圓螺母并依次卸下軸承內圈、軸承壓蓋和擋圈后，卸下填料物（包括填料壓蓋、填料環、填料等在內）；

　　3.???????? 依次卸下軸上的O型密封圈、軸套、平衡盤和鍵后，卸下吐出段 、末級導葉、平衡環套等；

　　4.???????? 卸下末級葉輪和鍵后，卸下中段、導葉，按此依次卸下各級葉輪、中段和導葉，直到卸下首級葉輪為止；

　　5.???????? 卸下泵連軸器后，擰下吸入段和軸承體的聯結螺母和軸承壓蓋上的螺栓后，卸下吸入段側軸承部件；

　　6.???????? 將軸從吸入段中抽出，擰下軸上固定螺母，依次將軸承內圈、O型圈、軸套等卸下；

　　7.???????? 采用滑動軸承的泵，其拆卸順序基本相同，僅在拆卸軸承部件時略有不同。

　　3.?? 泵的裝配

　　泵的裝配順序一般按拆卸順序相反方向進行，裝配質量的好壞直接影響泵能否正常運行，并影響泵的使用壽命和性能參數。裝配時就注意以下幾點:

　　1.???????? 應保護好零件的加工精度和表面粗糙度，不允許有碰傷、劃傷等現象，作密封用的二硫化鉬要干凈，堅固螺釘和螺栓應受力均勻；

　　2.???????? 葉輪出口流道與導葉進口流道的對中性是依各零件的軸向尺寸來保證，流道對中性的好壞直接影響泵的性能，故泵的尺寸不能隨意調整；

　　3.???????? 泵裝配完畢后，在未裝填料前，用手動泵轉子，檢查轉子在泵中旋轉是否靈活，軸向竄動量是否達到規定要求；

　　4.???????? 檢查合格后壓入填料，并注意填料環在填料室的相對位置。

　　廠家直銷 DF12-25*6礦用不銹鋼多級離心泵，與傳統的銷售模式相比，長沙東方工業泵廠占據著的價格優勢
