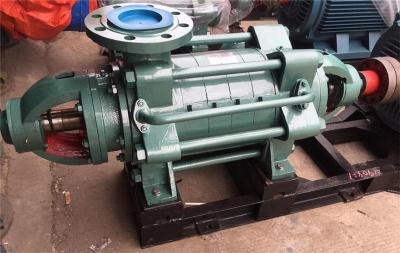

DF、DG、MD、DY型泵主要由定子、轉子軸承和軸封四部分組成。

　　定子部分:主要由進水段、中段、出水段和導葉等組成，用拉桿將各段拉緊，構成工作室。

　　D型泵進口為水平方向，出口垂直向上；DG型泵進、出口均垂直向上；MD、DF、DY型泵出口垂直向上，進口一般為水平方向，進口的方向也可根據用戶需要生產。

　　轉子部分:軸、葉輪、平衡盤、軸套等組成。

　　軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。

　　軸承部分:主要由軸承體、軸承和軸承壓蓋等組成。

　　除85-67、155-67、600-60型采用滑動軸承，稀油潤滑外，其余均采用滾動軸承，潤滑脂潤滑。85-67、155-67也可以采用滾動軸承架構。

　　軸封:一般采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。

　　密封腔內通有一定壓力的水，起水封、水冷和潤滑的作用。

　　D、DF、DY型泵水封一般來源于泵內的高壓水，DG、MD型來源于外部供水。

　　DG、MD、DF、DY型泵較多使用機械密封。

　　傳動:泵通過彈性聯軸器由原動機直接驅動。從電機端看，泵為順時針方向旋轉。

　　多級離心泵軸承的維護主要注意以下幾個方面:

　　多級離心泵工作一段時間后，要進行定期檢查。拆卸泵，看看軸承的磨損情況。同時還要注意偏心軸與軸瓦以及心軸與軸瓦之間的間隙，如果超過了1.5倍，應更換或加墊調整。

　　軸承的潤滑劑涂敷也很有講究，涂敷脂潤滑時覆蓋所有滾子表面，涂完以后將外圈的位置復原，還需要用塑料薄膜等覆蓋防塵。

　　多級離心泵在安裝的時候要在固定接觸表面上涂以干油，在活動表面涂以稀油。在D型多級離心泵軸承安裝完以后，一定要將外圈傾斜，然后涂上軸承潤滑劑。

　　日常使用時要注意清洗軸承，先把軸承放入油中，然后用刷子將軸承表面的污垢給刷掉，然后對油進行適當的加熱，再對軸承內部的滾珠和漏洞進行詳細的清洗。多級水泵啟動不上水，可能的原因是多級水泵進氣，一般葉輪、電部分是很少出問題的，水上滿后水泵停不下來可能的原因是多級水泵交流接觸器故障，下面來分析下多級水泵突然不運轉的原因。
