泵的軸向密封是填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡孔，則裝軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環，通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

　　為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O形密封圈以防沿著配合表面進氣或漏水。

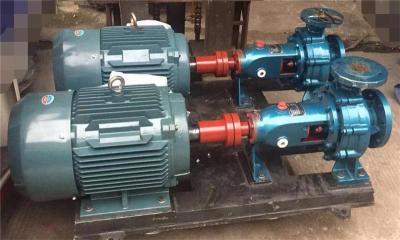

　　泵的傳動方式是通過爪型聯軸器與電動機聯結的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

　　IR熱水泵在泵蓋與懸架之間設置有冷卻室蓋，與泵蓋形成冷卻水腔，同時在泵蓋外圓上加工有3/8的絲孔。泵的軸向密封采用機械密封或填料密封兩種形式，正常供貨時采用機械密封。

　　用戶使用時，必須按外型尺寸圖所示在冷卻水進口接頭引入壓力不小于0.15Mpa的冷卻水，并將冷卻水出口接頭的冷卻水引入水池或其它不影響正常工作之處。若用戶采用填料密封，在出廠時，A處另加裝有一個3/8的管接頭，必須引入壓力不小于0.15Mpa的清水進行密封。

　　結構說明

　　本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

　　結構圖

　　IS型泵的泵體和錄蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。

　　泵的殼體（即泵體和泵蓋）抅成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。

　　為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

　　泵的軸向密封環是由填料壓蓋，填料環，和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。泵的葉輪如沒有平衡孔， 由于葉輪背面液體壓力大于大氣壓，因而不存在漏汽問題，故可不裝填料環。

　　為避免軸麿損，在軸通過填料腔的部位裝冇軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。

　　泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。
