用途及特點

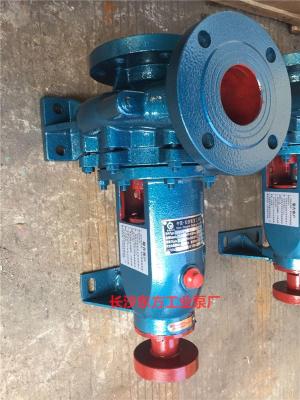

IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。
供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
IS、IR型泵系所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是推廣的節能泵類產品之一。
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。
泵轉速分為2900和1450轉每分兩種。
性能如下: 2900轉每分 1450轉每分
至大流量: 240ｍ3每分400ｍ3每分
至高總揚程: 125ｍ 55ｍ
至高轉速: 3500轉每分(用于60調波電源時，葉輪直徑有所減少)
至高工作溫度:80℃
允許吸入管路壓力0.3MPa，泵的高較使用壓力1.6MPa。
結構說明
本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
| 型號 參數 | 流量Q | 揚程 H | 轉速n | 配套電機 | 效率η | 汽蝕 余量 | 泵進口 | 泵重量 |
| 功率 | 進口 | 出口 |
| m3/h | m | r/min | KW | （％） | m | mm | mm | （kg) |
| IS.IR.IH.IN.IY.IW 50-32-125 | 7.5 | 22 | 2900 | 2.2 | 47 | 2 | 50 | 32 | 40 |
| 12.5 | 20 | 60 | 2 |
| 15 | 18.5 | 60 | 2.5 |
| IS.IR.IH.IN.IY.IW 50-32J-125 | 3.75 | 5.4 | 1450 | 0.55 | 43 | 2 | 50 | 32 | 40 |
| 6.3 | 5 | 54 | 2 |
| 7.5 | 18.5 | 55 | 2.5 |
| IS.IR.IH.IN.IY.IW 50-32-125A | 11.2 | 16 | 2900 | 1.5 | 58 | 2 | 50 | 32 | 40 |
|
|
| IS.IR.IH.IN.IY.IW 50-32J-125A | 5.6 | 4 | 1450 | 0.55 | 52 | 2 | 50 | 32 | 40 |
|
|
| IS.IR.IH.IN.IY.IW 50-32-160 | 7.5 | 34.3 | 2900 | 3 | 54 | 2 | 50 | 32 | 40 |
| 12.5 | 32 | 54 | 2 |
| 15 | 29.6 | 46 | 2.5 |
| IS.IR.IH.IN.IY.IW 50-32J-160 | 3.75 | 8.5 | 1450 | 0.55 | 35 | 2 | 50 | 32 | 40 |
| 6.3 | 8 | 48 | 2 |
| 7.5 | 7.5 | 19 | 2.5 |
| IS.IR.IH.IN.IY.IW 50-32-160A | 11.7 | 28 | 2900 | 3 | 52 | 2 | 50 | 32 | 40 |
|
|
| IS.IR.IH.IN.IY.IW 50-32J-160A | 5.9 | 7 | 1450 | 0.55 | 46 | 2 | 50 | 32 | 40 |
|
|
| IS.IR.IH.IN.IY.IW 50-32-200 | 7.5 | 52.5 | 2900 | 5.5 | 38 | 2 | 50 | 32 | 43 |
| 12.5 | 50 | 48 | 2 |
| 15 | 48 | 51 | 2.5 |
| IS.IR.IH.IN.IY.IW 50-32-200A | 11.7 | 44 | 2900 | 4 | 46 | 2 | 50 | 32 | 43 |
|
|
| IS.IR.IH.IN.IY.IW 50-32J-200A | 5.9 | 11 | 1450 | 0.75 | 40 | 2 | 50 | 32 | 43 |
|
|
| IS.IR.IH.IN.IY.IW 50-32-200B | 10.8 | 38 | 2900 | 4 | 44 | 2 | 50 | 32 | 43 |
|
|
| IS.IR.IH.IN.IY.IW 50-32J-200B | 5.4 | 9.5 | 1450 | 0.55 | 38 | 2 | 50 | 32 | 43 |
|
|
| IS.IR.IH.IN.IY.IW 50-32-250 | 7.5 | 82 | 2900 | 11 | 28.5 | 2 | 50 | 32 | 76 |
| 12.5 | 80 | 38 | 2 |
| 15 | 78.5 | 41 | 2.5 |
| IS.IR.IH.IN.IY.IW 50-32-250A | 11.7 | 70 | 2900 | 11 | 36 | 2 | 50 | 32 | 76 |
|
|
| IS.IR.IH.IN.IY.IW 50-32-250B | 10.8 | 60 | 2900 | 7.5 | 34 | 2 | 50 | 32 | 76 |
|
|
| IS.IR.IH.IN.IY.IW 50-32J-250B | 5.4 | 15 | 1450 | 1.1 | 28 | 2 | 50 | 32 | 76 |
|
|
| IS.IR.IH.IN.IY.IW 50-32J-250A | 5.9 | 17.5 | 1450 | 1.5 | 30 | 2 | 50 | 32 | 76 |
|
|
