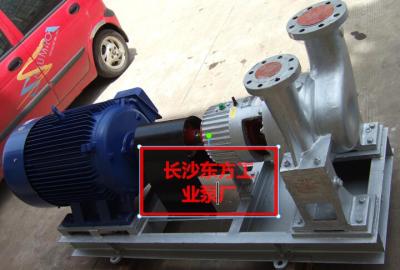

65AY100-2A 臥式離心泵 葉輪 油溫配件

　　概述

　　AY泵系節段式多級離心油泵，采用了推薦使用的高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點:通過改變泵的材質（或泵過流部分的材質）、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。

　　AY型泵用于輸送不含固體顆粒，溫度為-20℃～150℃，粘度小于120厘沲的油類的石油產品。以上各泵的進口允許壓力均不超過0.6MPa。

　　型號意義

　　100AYF67×3AY-多級離心油泵

　　F--材質代號:正常材質不帶F

　　100--泵進出口公稱直徑

　　67--泵單級設計點揚程為67m

　　3--泵的級數

　　性能范圍（設計點）

　　流量:6.3～600m3/h

　　揚程:22.8～650m

　　結構特點

　　AY型泵主要由固定部分、轉子部分、軸承和軸封四大部分組成:

　　1、固定部分主要由吸入段、中段、吐出段和導葉等組成，用穿杠將各段拉緊，構成工作室。AY型泵出口垂直上，入口一般為水平方向，根椐需要可生產出入口垂直向上方向。

　　2、轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。

　　3、軸承部分主要由軸承體、軸承和軸承蓋等組成。除67、60型泵采用滑動軸承、稀油潤滑外，其余泵均采用滾動軸承、干油潤滑。

　　4、軸封較多采用機械密封。
