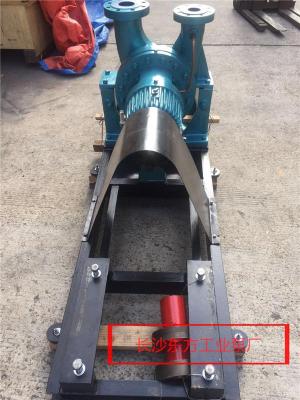

150AY150*2B 單級油泵離心泵 泵體泵蓋 配件

　　AY型油泵分為六種結構形式:單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器(也可配彈性膜片聯軸器)就能很容易的拆出葉輪，軸承、軸封等零部件。

　　型號意義

　　100AYF67×3AY-多級離心油泵

　　F--材質代號:正常材質不帶F

　　100--泵進出口公稱直徑

　　67--泵單級設計點揚程為67m

　　3--泵的級數不3

　　性能范圍（設計點）

　　流量:6.3～600m3/h

　　揚程:22.8～650m

　　結構特點

　　AY型泵主要由固定部分、轉子部分、軸承和軸封四大部分組成:

　　1、固定部分主要由吸入段、中段、吐出段和導葉等組成，用穿杠將各段拉緊，構成工作室。AY型泵出口垂直上，入口一般為水平方向，根椐需要可生產出入口垂直向上方向。

　　2、轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。

　　3、軸承部分主要由軸承體、軸承和軸承蓋等組成。除67、60型泵采用滑動軸承、稀油潤滑外，其余泵均采用滾動軸承、干油潤滑。

　　4、軸封較多采用機械密封。
