西門子S7-200CN控制器產品信息:

　　優勢

　　S7-200系列出色表現在以下幾個方面:

　　1、極高的可靠性

　　2、極豐富的指令集

　　3、易于掌握

　　4、便捷的操作

　　5、豐富的內置集成功能

　　6、實時特性

　　7、強勁的通訊能力

　　8、豐富的擴展模塊

　　S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如:沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。S7-200系列PLC可提

　　供4個不同的基本型號的8種CPU供您使用。

　　To the top of the page

　　功能與設計

　　CPU單元設計

　　集成的24V負載電源:可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。

　　不同的設備類型

　　CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。

　　本機數字量輸入/輸出點

　　CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。

　　本機模擬量輸入/輸出點

　　CPU 224XP具有2個輸入點，1個輸出點。

　　中斷輸入

　　允許以極快的速度對過程信號的上升沿作出響應。

　　高速計數器

　　-CPU 221/222

　　4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器

　　-CPU 224/224XP/226

　　6個高速計數器（30KHz），具有CPU 221/222相同的功能。

　　西門子CPU222

　　本機集成8輸入/6輸出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

　　西門子CPU224

　　本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，zui大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

　　西門子CPU224XP

　　本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，zui大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。

　　西門子CPU226

　　本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，蕞大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系統。

　　說明

　　SIMATIC S7-200Micro PLC自成一體::

　　特別緊湊但是具有驚人的能力－特別是有關它的實時性能－它速度快，功能強大的通訊方案，并且具有操作簡便的硬件和軟件。但是還有更多特點:

　　SIMATIC S7-200 Micro PLC具有統一的模塊化設計－目前不是很大，但是未來不可限量的定制解決方案。這一切都使得SIMATIC S7-200 Micro PLC在一個緊湊的性能范圍內為自動化控制提供一個非常有效和經濟的解決方案。

　　To the top of the page

　　應用領域

　　簡單自動

　　化任務用SIMATIC S7-200Micro PLC

　　SIMATIC S7-200的應用領域從更換繼電器和接觸器一直擴展到在單機、網絡以及分布式配置中更復雜的自動化任務。S7-200也越來越多地提供了對以前曾由于經濟原因而開發的特殊電子設備的地區的進入。

　　除了五種不同CPU的全面基本功能，SIMATIC S7-200的模塊化系統技術還提供了一系列可升級的專用擴展模塊，以滿足各種需求對功能性的極高要求。

　　由于其各種與眾不同的特點，S7-200已經在全球范圍內涵蓋各種行業的應用程序中得到了證實:

　　CPU 221

　　簡單自動化任務用的小型CPU－如果您想變更為一個非常經濟地執行簡單自動化任務的有效解決方案，這是的小型設備。還可以在擴展的溫度范圍內使用。

　　更復雜任務用的CPU 222可擴展的小型CPU－更復雜的機器和小型系統解決方案用的能夠勝任的緊湊型封裝。

　　更高通訊和計算要求用 CPU－為要求速度和特殊通訊能力的復雜任務用的高性能 CPU。

　　簡單驅動任務用的 CPU－方便地實施簡單驅動任務用的CPU 224版本－有兩個接口，兩個模擬輸入和一個模擬輸出，以及兩個100 kHz脈沖輸出和2個高速200kHz 計數器。

　　較大技術性工作用的高性能CPU－用于具有已擴展輸入和輸出以及兩個RS485接口的復雜的自動化任務的多功能高性能CPU。

　　To the top of the page

　　優點

　　SIMATIC S7-200發揮統一而經濟的解決方案。整個系統的系列特點

　　強大的性能，

　　蕞優模塊化和

　　開放式通訊。

　　S7-200 性能優越，久經考驗，適合于工業領域的各種應用:

　　結構緊湊小巧－狹小空間處任何應用的理想選擇

　　在所有CPU型號中的基本和高級功能，

　　大容量程序和數據存儲器

　　杰出的實時響應－在任何時候均可對整個過程進行完全控制，從而提高了質量、效率和安全性

　　易于使用STEP 7-Micro/WIN工程軟件－初學者和專家的理想選擇

　　集成的 R-S 485接口或者作為系統總線使用

　　極其快速和精確的操作順序和過程控制

　　通過時間中斷完整控制對時間要求嚴格的流程

　　To the top of the page

　　設計和功能

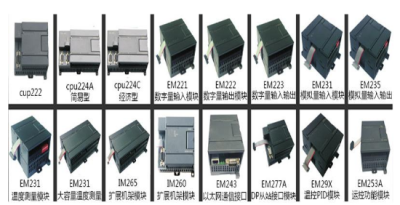

　　可選模塊

　　在性能范圍中蕞佳模塊化5個不同的CPU，具有全面的基本功能和集成的Freeport通訊接口

　　用于各種功能的一系列擴展模塊:

　　－數字/模擬擴展，可升級至具體要求，作為從站的PROFIBUS通訊

　　－作為主站的AS-Interface通訊

　　－確切的溫度測量

　　－定位

　　－遠程診斷

　　－以太網/互聯網通訊

　　－SIWAREX MS

　　稱重模塊

　　HMI功能

　　帶有Micro/WIN附加指令庫的STEP 7-Micro/WIN軟件

　　引人注目的系統工程－目前的特點是用于完整自動化任務的各種不同要求的精確尺寸和蕞佳的解決方案

　　主要特點

　　突出數據記錄用記憶卡，配方管理，STEP 7-Micro/WIN的項目節約，以及各種格式的文件存儲

　　PID自動調諧功能

　　用于擴展通訊選項的2個內置串口，例如:與其它制造商的設備配套使用（CPU 224 XP, CPU 226）

　　具有內置模擬輸入/輸出的CPU 224 XP

　　實時響應

　　先進的技術直至蕞后的細節確保我們的CPU發揮杰出的實時響應率:

　　4個或6個獨立的硬件計數器，每個30 kHz，帶有CPU 224 XP的2 x 200 kHz，例如:通過增量編碼器或者高速記錄過程事件的精確路徑監測

　　4個獨立的報警輸入，輸入濾波時間0.2毫秒至程序起動－蕞大過程安全

　　對應用程序快速事件大于0.2 ms信號的脈沖捕捉功能

　　2個脈沖輸出，每個 20 kHz，或者具有脈沖寬度調制和脈沖無脈沖設定點的CPU 224 XP 的2 x 100 kHz－例如:用于控制步進電機

　　2個定時中斷，在1ms處開始，以1ms的增量進行調節－用于迅速變化過程的無擾控制

　　快速模擬輸入－具有25 μs的信號轉換，12位分辨率

　　實時時鐘

　　定時中斷

　　1至255ms，具有1ms的分辨率

　　例如:在轉四分之一圈后，以3000 RPM的轉速可以在螺釘插入機上記錄和處理信號。可以實現非常精確的記錄，例如:擰緊扭矩，以確保螺釘的zui佳緊固。

　　快速計數器

　　彼此、其他操作和程序周期均獨立運行

　　當達到用戶可選擇的計算值時，中斷觸發－從檢測到輸入信號到切換輸出的反應時間為300 μs

　　當增量位置編碼器用于確切定位時的4邊緣評估

　　模塊化可擴展性

　　報警輸入

　　4個獨立的輸入

　　用于快速連續登記信號

　　用于信號檢測的200 μs–500 μs 響應時間/用于信號輸出的300 μs

　　對正向和/或負向信號邊沿的響應

　　在一個隊列中蕞多16次中斷，取決于優先順序

　　時鐘和電池模塊

　　√ 實時時鐘和日歷

　　（對于 221/222 CN CPU）

　　√ 一般可備份 200 天

　　電池模塊

　　√ 內部數據備份（數據塊）

　　√ 一般可備份 200 天

　　內存模塊（存儲卡模塊）

　　√ 程序傳送和備份

　　√ 數據記錄文件，配方

　　文件和通用文件存儲

　　可選配件:

　　存儲卡模塊

　　實時時鐘模塊

　　電池模塊
